Diskgroep of volume vergroten lukt niet

[Sylvester]

Ik heb een nieuw schijf moeten plaatsen en heb een grotere geplaatst.
Na het installeren volgens de regels heb ik dus nog steeds een diskgroep van 14.5 TB, wat normaal is. Nu is er twee TB bijgekomen.
In opslagbeheer staat dat mijn diskgroep 14.5 van de beschikbare 16.5 in beslag neemt.

Ik ben nu heel naarstig op zoek naar de mogelijkheid om die vrije ruimte toe te voegen aan die diskgroep of een volume.
Als ik naar 'Beheren' ga, kan ik niet kiezen voor 'breid de diskgroep uit met niet toegewezen schijfruimte'. Deze optie is grijs.
Bij volumes idem.

Ik heb me gek gezocht, maar weet niet wat er mis is. Of zie ik iets over het hoofd?

[Sylvester]

[Birdy]

Wordt je nieuwe HD wel gezien in Opslagbeheer HDD-SSD ?
Nee ?
Dan kunnen er 2 oorzaken zijn:
1 - HD zit er niet goed in.
2 - HD is defect.

[Sylvester]

Oei, ik ben waarschijnlijk niet duidelijk genoeg geweest.
Schijf 1 tot 5 staan in SHR, en volledig in één diskgroep. Toen ging schijf 3 (4TB) kapot.
Deze heb ik vervangen door een schijf die 6TB groot is.
Dat is allemaal goed gegaan, zoals je in de afbeeldingen kan zien. De 3de schijf is terug running.

Nu heb ik dus bijna 2TB over : 16,36 TB ipv 14,54 TB.

Je ziet bij diskgroep1 staan : 14,54/16,36
Met de oude schijf stond hier 14,54/14,54

[Hofstede]

Je moet dan nog een schijf van 6 TB bijplaatsen, omdat het een bestaand volume betreft.
Of je moet het volume geheel opnieuw aanmaken, dan werkt het wel.

Het SHR algorithme kan bij een bestaand volume de extra 2 TB niet toevoegen, het heeft daarvoor nog 2 TB extra vrije schijfruimte nodig. Als het SHR algorithme een nieuw volume aanmaakt lukt het wel.

[Birdy]

Ok, het is dus anders, ik zie dat Diskgroep1 16TB is dus, die diskgroep zit goed dan echter, volgens mij moet je nu toch het volume nog uitbreiden, zodat je 18TB aan volume1 hebt ?
Dus, ga eens naar Opslagbeheer > Volume > Beheer en kijk of je daar soms de resteren 2TB kunt toevoegen.

[Hofstede]

Oef, ik denk dat je gelijk hebt @Birdy, ik had de screenshots niet goed bestudeerd, en de beperking die ik eerder noemde is er sinds DSM 6.0 al niet meer.
Dus inderdaad, volume moet kunnen worden uitgebreid, diskgroep heeft al de goede grootte.

[Robert Koopman]

Is die 18TB op papier niet gewoon 16,36TB in de praktijk?

2,73+2,73+5,46+5,46=16,38
Een schijf van 5,46 is immers bedoeld voor de fouttollerantie.

[Birdy]

Dat klopt natuurlijk wel echter, kennelijk is het volume niet 16,36TB, althans ik denk dat dat wordt beweerd, maar de Diskgroep wel dus, is er nog niet gebruikte ruimte aanwezig in de Dsikgroep dus, die ruimte moet dan nog worden toegevoegd aan het bestaande volume.

[Robert Koopman]

Wat zou er dan bij de plaatjes over het volume staan?
We zien nu alleen de diskgroep.
Is de gebruikte data van een diskgroep de totale grote van alle volumes?
En zegt niets over de werkelijk gebruikte data?
Ik gebruik geen diskgroep. Vandaar mijn onwetendheid.

[Birdy]

Een Diskgroep samenstellen is alleen maar HD's toevoegen in die groep, daarna kun je er mee doen wat je wilt.
Het idee hierachter is, dat je de Diskgroep b.v. in SHR/RAID5 zet en daarna 1 of meerdere volumes kunt maken die gezamenlijk gebruik maken van 1 SHR/RAID5 configuratie.

Dus, je kunt wel 16TB (4x4TB HD's)in 1 Diskgroep hebben en hiervan maar 2TB gebruiken voor 1 volume, de rest blijft dan over voor mogelijk andere volumes of kunnen later nog toegevoegd worden aan die ene volume of andere volumes (als die er zijn).

Daarbij, je bent heel flexibel in de grootte van volumes, je kent gewoon de grootte toe die je maar wilt dus, je bent niet afhankelijk van Disk groottes.

[Ben(V)]

Waarom dit niet kan komt doordat hij een SHR diskgroep heeft die al was gemaakt met kleinere schijven.
Waarschijnlijk had hij eerst 3 disken van 3TB en 2 disken van 6TB.

DSM maakt onder water daar een RAID 5 bestaande uit 5x 3TB en een raid 1 (= mirror) van 2x 3TB (rest van de 6TB disken).

Als je nu een 3TB (die alleen in de raid 5 set zit) vervangt door een 6TB disk kan hij die extra ruimte niet aan dat stuk raid 1 toevoegen en uiteraard ook niet aan het raid 5 stuk want je kunt alleen gelijke disken(delen) aan een raidset toevoegen.

Pas als je nog een 3TB disk vervangt door een 6TB disk kan hij die twee diskdelen aan de raid 1 set toevoegen want ook hier geldt dat een raidset alleen uit gelijke disk(delen) kan bestaan.

[Sylvester]

Ik probeer te volgen, maar het wordt moeilijk...

Kan dit helpen?

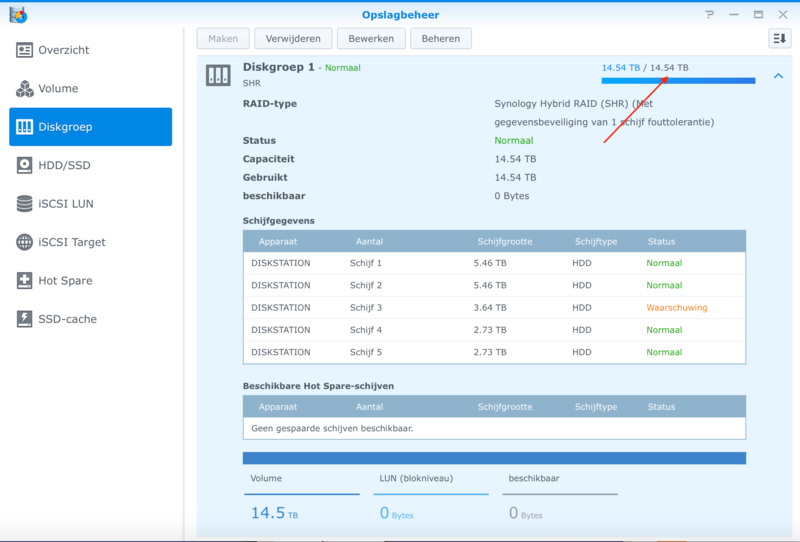

Dit was de situatie net voor het verwisselen van de defecte schijf :


Met deze schijven : 6,6,4,3 en 3 TB heb ik het maximum in een diskgroep gestoken (dus alles opgebruikt), en dat werd 14,54 TB. Daarna heb ik de defecte 4TB vervangen door een 6TB. De plaatjes staan hoger.

[Hofstede]

Het gaat om je Volume, niet om Diskgroep.

Je Diskgroep laat wel de volledig beschikbare capaciteit zien, je Volume niet.

Laat eens een schermafdruk van je Volume zien, en kijk of je het Volume kunt uitbreiden.

[Ben(V)]

Het gaat wel om de diskgroep .

Ik zal het nog een keer proberen uit te leggen.
SHR is niets anders dan een samengestelde raid configuratie.
Dat wordt in dit geval dus de volgende raidsets:
5x 3TB = netto 12TB +
3x 1TB = netto  2TB +
2x 2TB = netto  2TB
Totaal dus 16TB netto diskruimte(zie staatje hieronder)

6TB --> 3TB --> 2TB
6TB --> 3TB --> 2TB
4TB --> 1TB
3TB
3TB

Zoals je ziet is er geen mogelijkheid die ruimte toe te voegen aan een van de drie raidsets, omdat je elke member van een raidset gelijk moet zijn.
Als je een 3TB disk verandert in een 6TB disk heeft die alleen ruimte over maar dat kan nergens aan toegevoegd worden zonder onder de voorwaarde dat alle members van een raidset gelijk blijven.

Als je geen bestaande set had dan had DSM het volgende staatje gemaakt.

6TB --> 3TB --> 2TB
6TB --> 3TB --> 2TB
6TB --> 3TB --> 2TB
4TB --> 1TB
3TB

Met als resultaat:
Een raid 5 set van 5x 3TB = 12 TB netto +
Een raid 5 set van 4x 1TB =  3 TB netto +
Een raid 5 set van 3x 2TB =  4 TB netto
Totaal zou dat 19TB opleveren.

Dat kan hij on the fly echter niet converteren zoals je zult begrijpen.
