DS412+ geheugenuitbreiding howto

[nomad]

Handleiding vervangen geheugen DS412+

Omdat ik toch vaker de vraag zie/krijg hoe je geheugen vervangt heb ik mijn nas wederom weer eens opengeschroefd en wat foto's gemaakt. Het is niet echt moeilijk, het moeilijkste is de kap eraf krijgen.

Het schijnt overigens beter te zijn om een strip van 2GB (of 3,7GB maar helaas bestaan die niet) erin te zetten dan 4GB, ondanks dat de atomprocessor in de synology tot *maximaal* 4GB kan.
Wat die cpu doet is namelijk eerst die 4GB geheugenstrip *helemaal* adresseren en daarna het geheugen van de randapparatuur (sata,usb,netwerk,pci,dmi,etc).  Dat past natuurlijk niet en het geheugen van de nas en randapparatuur gaat elkaar overlappen. Hoe meer geheugen je in gebruik neemt hoe groter de kans dat je overlappende geheugenstukjes gebruikt dus hoe groter de kans op traagheid of zelfs uitval en eventueel dataverlies.
Je kan met de traagheid genoegen nemen maar dat doet niets af aan feit dat je waarschijnlijk ooit eens pech hebt en de boel de soep in loopt.

Zelf heb ik natuurlijk wel 4GB want ik had hier niet over nagedacht en aangezien ik de originele geheugenstrip niet terug kan vinden om het te testen blijf ik maar russisch roulette spelen. Hoe dan ook, aan u de keus...

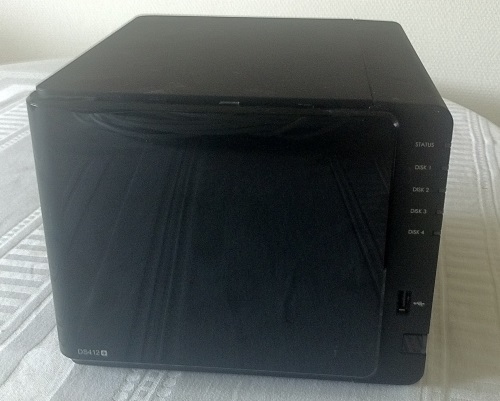

Laten we beginnen, dit is onze NAS:

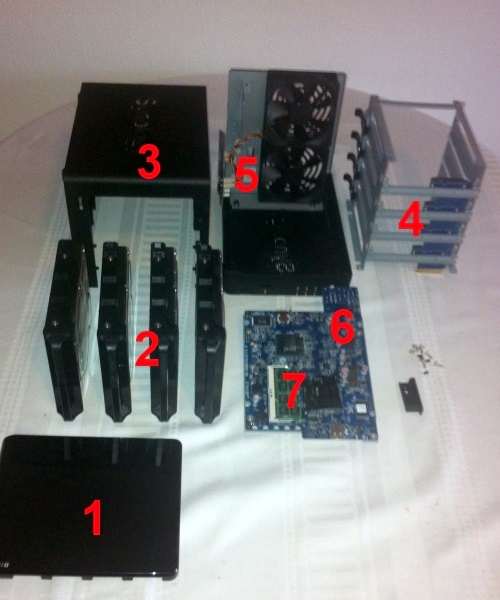

En dit gaan we doen:



Stap 1) We halen de front eraf :)
Stap 2) We halen de bays eruit, zorg wel dat je ze in de juiste volgorde terugsteekt
Stap 3) We halen de kap eraf.

Schroef de 2 schroefjes los


Zet de NAS met de ledlampjes naar beneden


Bovenaan zie je 2 clipjes, die moet je voorzichting achter het ijzeren balkje zien te krijgen. Dit is het moeilijkste gedeelte :) Het schijnt met je vingers te kunnen en alhoewel er met een schroevendraaier meer kans op schade is gebruik ik een schroevendraaier)


Schuif vervolgens voorzichtig de kap naar achter en daarna omhoog. Daarna kun je de kap er afhalen.


Stap 4) We schroeven het rek los. Schroef de schroeven aan beide kanten los.


Schroef ook het printplaatje met fans/usb los.


Stap5) Haal het printplaatje eruit. Zorg bij het terugzetten dat het printplaatje in (1) wordt geschroven en het rek in (2).



Stap 6) Pak bij bovenstaande foto het moederbord (3) en draai het om.

Stap 7) Vervang het geheugen.






En dan draaien we nu alles weer dicht!

Stap 8) Draai het moederbord weer om, zet het vast met de 4 lange schroeven.
Stap 9) Klik het rek in het moederbord en schroef het vast.
Stap 10) Klik het printplaatje in het moederbord en schroef de 2 schroeven vast. (zie 2e plaatje bij stap 4)
Zorg dat de usbpoorten goed zitten van de buitenkant van de nas afgezien, ik had dat natuurlijk niet gedaan en kon later de hele nas weer openschroeven omdat er geen usbstekker meer inpaste omdat alles scheef zat.
Stap 11) Doe de kap er weer op, klik het goed vast. Schroef de laatste 2 schroefjes in de kap vast
Stap 12) Stop de diskbays weer terug in dezelfde volgorde als je ze eruit hebt gehaald
Stap 13) Frontje er weer op


Nu is de nas weer gereed voor gebruik. Zet de stroom er weer op en kijk of alles werkt.


Veel plezier met de upgrade, en laat wat weten!

[thecell]

Da's een duidelijke how-to

[Pierre118]

Ontzettend goede handleiding, 'sticky' waardig! Dank je wel.

[Heppieboeddah]

Handleiding vervangen geheugen DS412+

Omdat ik toch vaker de vraag zie/krijg hoe je geheugen vervangt heb ik mijn nas wederom weer eens opengeschroefd en wat foto's gemaakt. Het is niet echt moeilijk, het moeilijkste is de kap eraf krijgen.

[...]
[...]


Veel plezier met de upgrade, en laat wat weten!

Mooie Howto, echter als ik het zo zie word ik helemaal shaky met me twee linkerhanden. Heb hier al een reepje van 2GB liggen, maar durf het niet echt aan.

Als er iemand in de buurt van Amsterdam is, hou ik mij aanbevolen voor hulp/assisitentie....

[davey]

Dit verdient een Bedankje dus bij deze!

[genotix]

Nette handleiding Nomad.
Ik kan het probleem met de 4 Gb geheugenstick bevestigen.
Ik draai thuis enkele VM's onder iSCSI en naarmate de tijd verstreek ging de NAS langzamer draaien.
Photostation was hierbij typisch heel traag ook.
Nu met een 2 Gb stick heb ik geen problemen meer, de NAS blijft responsief.

Zie deze thread voor meer info

[MrSpender]

Dankzij deze duidelijke handleiding heb ik ook mijn DS412+ van 2GB geheugen kunnen voorzien. De kap was makkelijk te verwijderen. Ik heb hiervoor een stuk gereedschap gebruikt waarmee ze in auto's klepjes verwijderen.

Het geheugen wat ik gebruikt heb is: Hynix 2GB hmt325s6cfr8c-h9 . Het was een tientje voor 2 modules. Het is een kwestie van even te zoeken op Marktplaats, Tweakers of met Google

[Briolet]

Ik zie dat je deze handleiding ook voor de 415+ kunt gebruiken.

[AKWDSM]

Wat is het type geheugen wat je moet hebben?

[Birdy]

Heb even Google gebruikt:

Hier is iemand die een Kingston 2GB module (KVR13S9S6/2) heeft in z'n DS412+

Even verder Googlen.....b.v. hier te koop.

Google is je vriend

[GDGNG]

Hierbij mijn ervaringen:

Heb mijn oude DS412+ voorzien van een Kingston 4 GB 1333 MHz SO-DIMM (KCP313SS8/4 voor 25 euro). De handleiding gevolgd en na wat prutsen de 1GB gewisseld voor de 4GB. Herkenbaar voor de NAS. Alleen de CPU vloog wel vaak richting de 80/90% en memory bleef aangegeven voor 50% gebruik.

Na wat speurwerk en deze site https://community.synology.com/enu/forum/1/post/128338 de tips doorgevoerd. Het loopt nu als een trein. Mijn DS412+ is nog nooit zo snel geweest. CPU weer rustig. Memory op 15%, CPU in rust op 3%.  Bij mij stond in synoinfo.conf mem_default_mb="1024" en mem_max_mb="1024". Deze aangepast naar 4096 en weer opnieuw gestart. Tot nu toe loopt alles perfect. Nu Docker, Plex  en de Bibliotheek proberen.

[Briolet]

Dat is heel interessant. Ik heb mijn 415+ ooit ook geupgrade van 2048 MB naar 8192 MB. Ik heb zelf geen problemen ervaren, maar als ik in "/etc/synoinfo.conf" en in "/etc.defaults/synoinfo.conf" kijk, lees ik in beide:

Code: [Selecteer]

mem_default_mb="2048"
mem_max_mb="6144"
Tot nu toe ben ik nooit in de buurt van de 6 GB gekomen zodat ik nooit problemen gezien heb. Nu ga ik me toch afvragen of ik de max waarde ook op 8192 moet zetten. Waarschijnlijk wel
